考虑到目前系统所复盖范围比较广,不便于重新独立布线,结合招标文件要求,本次我们在省中心与各个地市的分中心互连的光缆采用租用运营商的方式,这样即可以节省投入成本同时又非常便于日后的维护。
为了能够使该视频会议系统很好的运行,我们在省信息中心部署相关的服务器,来为各接入单位提供相关的服务。同时,为了确保视频会议数据的稳定可靠,我们在服务器群间部署一台基于IP SAN的存储,同时存储和服务器间通过二层全千兆交换机进行互连,以确保服务器都能够与存储进行通信。
该系统上来后,为了更好的开展服务,我们在省信息中心规划相应运营商的出口,这样整个视频会议系统网络通过租用运营商的线路将湖南省14个地周市进行有效互连,形成一个大的独立网络,同时通过省信息中心的出口运营商线路,用户可以轻松访问INTERNET的资源,为大家提供良好的平台 。
网络系统建设特点
逼真影像完美传达
根据视频会议系统和视频码流等的不同,视频会议传输的数据速率从64K到2M不等,在2M的情况下可以达到近似广播级图像质量,且编码时延不能大于300ms,只有这样才可以满足高质量会议的要求
通过锐捷网络基于十万兆平台的先进核心骨干路由交换机S8610的部署,以交换网的架构为此次视频会议系统提供高速的视频会议平台,同时,骨干设备支持万兆网络链路的扩展,为未来湖南省教育厅扩展万兆视频会议传输平台奠定了基础。
随时随地交流信息
此次湖南省教育厅视频会议系统与会者间的数据和视频的同时传输和观看,同时需要实现文件、数据的共享、电子白板、应用程序共享等功能,因此,需要骨干设备提供对多种不同类业务的同时传输的稳定性及可靠性,保障视频会议的正常开展。
锐捷网络骨干交换机基于第二代的分布式CROSSBAR架构设计,引入先进的矩阵缓存机制,有效的保障不同类型数据在交换机的CROSSBAR矩阵内的高速传输,避免不同类型数据在交换机的数据拥塞,为湖南省教育厅的各个学校提供随时随地的信息交流平台。
网络安全保障
网络系统安全是视频会议传输稳定可靠的根本保障,设备的安全性将直接影响视频会议的传输质量和效果,因此,需要通过有效的设备安全防护技术,有效防护设备自身受到工作攻击和病毒的影响,而造成设备的数据传输中断,导致视频会议无法进行。
锐捷网络骨干交换机和接入交换机集成多种硬件安全防护技术,从多个层面,分布式的防护网络系统中的各种安全问题。同时,骨干网络设备的CSS安全体系设计,基于CPP(CPU保护)、IPFIX流量采集等技术手段,将骨干设备的安全防护体系化,从多个维度建立立体式的安全防护机制,有效防护网络设备自身免受各种网络攻击和病毒的侵扰,保障骨干设备为湖南省教育厅视频会议系统提供安全稳定的视频传输环境。
稳定流畅分秒必争
此次湖南省教育厅的视频会议系统,是为抢时效而部署的会议交流系统,一秒钟的拖延都可能导致严重的后果。因此在会议过程中不允许音视频延时,更不能出现中断。
基于锐捷网络骨干交换机的SPOH(同步式硬件处理技术)技术保障,通过分布式的硬件ACL和QOS等技术保障,充分保障骨干网络设备的高稳定性。基于分布式的QOS设计,为视频会议系统提供优先级、带宽等传输保障,为湖南省教育厅提供可靠的影像传输。
兼容并包无限拓展
湖南省教育厅的视频会议网络在承载视频会议传输的同时,还需要承载OA系统、办公系统、教学系统等系统。为了确保网络系统长期有效运行,网络系统需要具有强大而灵活的系统扩展空间,便于将来的系统升级。

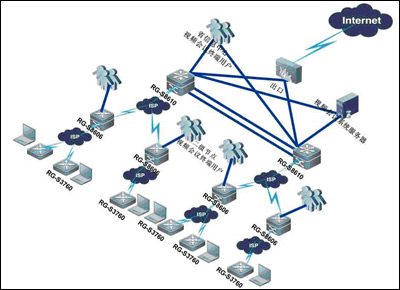

网络拓扑图
实施成果
锐捷网络在为湖南省教育厅提供视频专网的同时,充分考虑对未来各种办公、OA等应用的支持,因此,不仅在进行架构设计的同时,不仅充分考虑视频传输等应用的开展,同时考虑未来各种办公应用的开展,通过后期无缝的无线网络融合等设计,为湖南省教育厅提供一个综合的信息网络平台。
在考了网络稳定、可靠和安全等的同时,锐捷网络在方案设计中,也充分考虑网络系统的管理维护问题,为湖南省教育厅提供一套统一的网络管理和监控平台,对可能出现的各种网络攻击、故障等做到提前的先处理,有效降低网络运行风险,保障网络平台的充分可靠。
