    应用摘要：

    视频会议多服务器解决方案适用于两级以上（总部-分支-分支下属单位，或更多）、具有两层或两层以上网络（大规模树形网络等）的单位。在召开会议时，所有用户均登录总部部署的WorldStar主服务器，由总部的WorldStar主服务器将会议用户重新定向到各自所属的WorldStar服务器开始进行会议；在进行会议期间，通过主会场主持人或管理员的控制实现多个会场画面及语音的广播，利用WorldStar具有的多种画面分屏功能（4、9、16分屏等），所有会场均可实现画面分屏显示的视觉效果。同时，利用WorldStar具有的多显示器支持功能，主会场WorldStar终端还可实现多个远端视频全屏显示在不同显示设备（如：电视、背投、投影等）的视频效果。在主会场，可以利用WorldStar的远端视频轮询功能，对多个分会场的画面进行自动的轮询查看，轮询的时间间隔可以自定义。

———————————————————————————————————————————

    该系统采用分布式、多服务器集群结构：

    在总部部署1台WorldStar主服务器、1台WorldStar会议室型终端（如果总部设置多个视频会议室则每个视频会议室都需部署1台WorldStar会议室型终端）。
各个分支分别部署1个WorldStar服务器和1台WorldStar会议室型终端。
各个分支下属单位将部署1台WorldStar会议室型终端（安装USB摄像头）。
WorldStar会议室型终端由PC机+WorldStar终端软件+视频采集卡+双头显卡+声卡组成，配备上摄像头（例如：SONY D31、SONY D100等）、音响设备（话筒、调音台、功放、音箱等）和显示设备（电视机、投影仪、背投）组成完整的视频会议终端系统。

    应用模式：

    根据方案，采用WorldStar后，XX单位典型的视频会议模式是：无论总部还是各分支，当作为主会场召开会议时，主会场（总部或分支）的视频和语音广播到分会场（分支或分支下属单位）；在主会场，主会场的画面显示到1台电视机上，分会场的视频显示在另1台电视机上，可实现主、分会场画面切换和放大。会议中不一定要听到分会场的语音，除非根据会议要求，需要跟某个或某些分会场进行语音交互时，才打开这些参与交互的分会场的语音广播；主会场查看分会场视频时，分会场视频显示在另1台电视机上的效果可能有如下几种情况：

    全屏显示某个分会场的视频

    以多分屏效果查看多个分会场的视频

    视频轮询：根据自定义的时间间隔，轮流在电视机上全屏显示分会场的视频

    视频轮询：根据自定义的时间间隔，在电视机上以多分屏效果轮流显示多个分会场的视频

    在会议过程中，主会场能够通过网络遥控各个分会场摄像机方位、俯仰、放大和缩小的控制，实现更好的会议效果；在分会场，可以将来自总部中心的视频全屏显示在投影或电视机上，也可以将自己本地的视频显示到另1台显示设备上（电视机、背投、投影等）；语音通过音响设备播放出来。

    流量控制：

    基于目前XX单位企业网的现状，视频会议系统的流量控制非常重要。WorldStar采用MPEG4系列视频压缩算法，能够以很小的带宽实现较清晰的视频，例如分辨率320×240、18帧/秒、79%视频质量的视频已接近电视质量，带宽占用平均为80Kbps，峰值带宽占用将达到150Kbps。

    在召开总部会议、分支会议或分支下属单位会议时，由于采用了分布式结构的WorldStar多服务器系统，在主会场视音频流的向各单位传输的过程中，各WorldStar服务器之间的线路上均只传输1路的视音频流（带宽占用100Kbps），由各WorldStar服务器向连接的各终端用户广播该视音频流，从而大大降低了网络视频对网络主干的带宽占用；而WorldStar服务器所连接的WorldStar终端用户均处于局域网中，因而可以保证各终端接收到高质量的音视频。

    根据WorldStar多服务器系统的结构，WorldStar主服务器是所有用户登录的唯一入口，用户登录时只是将自己的用户名及密码传输给WorldStar主服务器，数据量极小；并且WorldStar主服务器在重新定向时也只是将用户名、用户权限（代码）、要使用的资源（如会议室名）发送到指定的服务器，数据量也非常小；数据传输完成后WorldStar主服务器将自动断开网络连接，释放网络资源。因此，虽然所有会议用户均登录总部的WorldStar主服务器，但因为WorldStar主服务器会立即将这些用户的登录连接重新定向到指定的WorldStar服务器并释放网络资源，所以在应用时对总部—分支的主干网网络带宽的占用极小，基本可以忽略不计。

    会议实现：

    1. 多点会议

    多点会议是视频会议的基本形式，WorldStar系统针对多点会议应用提供了优异的性能和丰富的功能，在WorldStar系统上可实现多种基于高质量视音频的应用。

    多点会议一般有2种类型：①中心召开的会议，二级单位和三级单位为参会者；②二级单位自主召开的多点会议，三级单位为参会者。多点会议中，主会场以主持人身份登录系统，所有与会者登录后进入指定的会议室参与会议。

    2. 点对点会议
    参与点对点会议的双方均登录系统，以主控模式或讨论模式进行会议。

    多会议同时召开：

    WorldStar系统支持多会议室，在1台WorldStar服务器上可同时召开数个会议和培训。

    会议管理：

    WorldStar系统的会议管理完全基于Web，通过IE浏览器即可进行会议的管理。管理员通过IE浏览器进行会议室创建、会议室权限管理（限定指定的用户进行指定的会议室）、用户管理等，实现指定的人进入指定的会议室。

    WorldStar多服务器系统的会议管理实现了2级管理：全局管理和区域管理。全局管理由“超级管理员”完成，负责整个集群系统中所有会议室、用户的创建、管理，及会议权限的管理；区域管理由“单位管理员”完成，负责本区域的会议室、用户的创建、管理，及会议权限的管理。

    会议控制：

    WorldStar支持主控（主席控制）模式和讨论模式。在主控模式，普通用户的视频广播、发言、数据操作等权限均由主持人进行控制；在讨论模式下，用户能够自由的查看其他用户的视频和自由的发言。WorldStar还设立了会议助理角色，可行使管理员监控的职能，帮助会议主持人进行会议控制。

    实况录制：

    WorldStar系统本身具有实况录制功能。各WorldStar终端经过主持人授权可利用WorldStar的实况录制功能自行进行会议实况的录制，作为资料进行保存。

    会议安全：

    WorldStar系统针对不同的应用和不同的网络通信环境，采取了不同的措施，包括系统安全机制、数据存取的权限控制（如用户登录、音视频等系统资源的使用、资料浏览及点播等）、支持专用网等安全措施。为提高系统安全性，在视频、音频和数据进行网络传输中采用我公司专有的数据包格式将视频、音频和数据混合封装，并且可对传输过程中的数据包进行再次加密，密钥长度从4位至256位可调，可有效防止失密泄密。

    会议性能：

    每个WorldStar WorldStar服务器最多可支持200个会议同时进行，最多可同时容纳300个会议用户（会场）进行会议。

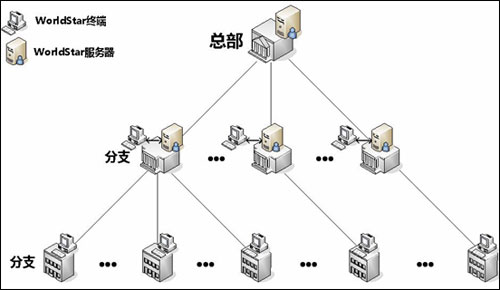

    方案拓扑结构图：
