【流媒体网】锐取多媒体会议录播系统，是深圳市锐取软件技术有限公司自主研发的最新一代的多媒体会议录播系统，简称“会易录”。该系统基于IP网络，可以将会议中的视频、音频信号和计算机动态屏幕信号进行一体化的同步录制、直播和点播。相对于传统的视音频录播产品，会易录在视音频录播的基础上，创新地增加了计算机动态屏幕信号的录制直播点播功能，该功能对于全面记录会议、教学、培训的实况提供了极大地方便，尤其适合带有双流或T.120数据会议功能的视频会议系统的录制直播使用，可广泛地用于视频会议室、高档会议室，多功能会议厅，报告厅等多种会议场合使用，非常适合政府、学校、企业等用户使用。

一、系统组成：
1、 会易录服务器（DSS-SRV）：专用硬件服务器，嵌入式操作系统，1U高，19英寸宽，适合机架安装。会易录服务器为系统的核心，主要完成视频、音频、计算机动态屏幕信号的录制、直播和点播，录制生成的文件存储在该服务器上。

型号：DSS-SRV-C20/C50/C100

2、 视音频编码器(DSS-ENC)：专用硬件设备，嵌入式操作系统，小巧便携，可固定安装或移动使用。视音频编码器在系统中负责视音频信号的采集，通过视音频接口将接入的视音频信号编码后通过网络发送给会易录服务器。

型号：DSS-ENC-1  (支持一路视音频输入和编码)

型号：DSS-ENC-2  （支持2路视音频输入，可同时进行2路视音频编码）

型号：DSS-ENC-4S  (支持4路视音频输入，可四选一进行编码)

3、 数据编码器（PcRec）：数据编码器采用软件方式，运行在Windows平台上（支持2000/XP及以上版本），该软件界面友好，配置简单，占用系统资源低。数据编码器在系统中负责计算机屏幕信号的采集，可将所在计算机的屏幕内容采集编码后通过网络发送会易录服务器。

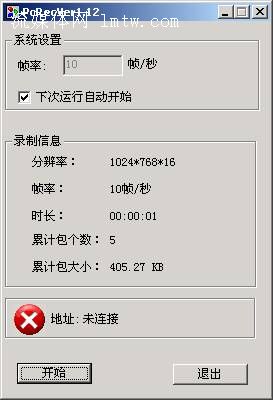

图 数据编码器（PcRec）界面
4、 会易录系统控制台：软件，运行在Windows平台上（支持2000/XP及以上版本），可基于IP网络远程地对会易录系统的进行管理，可进行系统各项参数配置，录制、直播、点播功能的开启及配置，录制内容的预览和调整，录制文件的管理等功能。一套控制台软件最多可集中管理1024台会易录服务器。

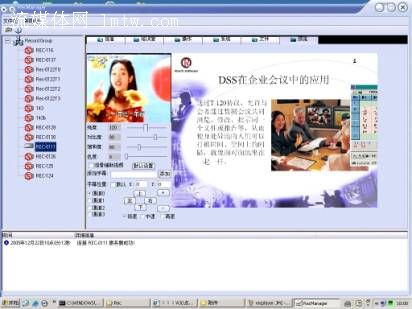

图 会易录系统控制台软件界面

5、会易录媒体播放器（RecPlayer）：软件，运行在Windows平台上（支持2000/XP及以上版本），可采用组播、单播或点播等多种方式实时或事后接收会易录服务器的直播或点播内容。该播放器具备组播代理功能，可将以单播方式接收到的直播内容在网络上进行组播，在无需修改网络设备配置的情况下，实现更多用户的接收。

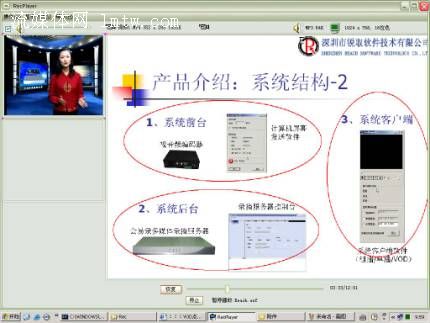

图 会易录媒体播放器界面

二、系统功能：
●  同步录制
同步录制视频、音频和计算机动态屏幕内容，即可会议现场的图像、声音和所讲解的报告、讲稿、鼠标操作轨迹以及电子白板上书写的内容等计算机屏幕上所显示的内容同步录制到一个文件中。系统最多支持同时录制两路视音频信号和一路计算机动态屏幕内容。
●  实时直播
可通过单播或组播方式将会议现场的视频、音频、计算机动态屏幕在网络上进行实时直播，用户可通过会易录媒体播放器软件（RecPlayer）同步接收到直播的视频、音频和计算机动态屏幕内容。系统支持组播代理功能，无须更改网络设备设置的即可实现跨网段的组播。
●  VOD点播
系统内置VOD点播功能，用户可通过IE浏览器或会易录媒体播放器（RecPlayer）两种方式点播录制好存储在会易录服务器上的文件。点播可观看到的内容包括视频、音频和计算机屏幕内容。会易录采用ASF标准流媒体格式存储文件，可将文件上传到第三方标准的VOD点播系统发布。会易录支持20路/50路/100路的点播用户，用户可根据需要选择，对于100路以上的点播需求，建议用户配置专用的VOD服务器实现。
●  文件管理
会易录系统控制台软件可对录制好的文件进行管理，可进行更名、删除、下载、归档等操作；系统内置FTP Server功能，用户可通过IE浏览器或FTP客户端进行远程文件下载，下载后可将录制文件刻成光盘以便保存。

三、应用模式
1、 视频会议录播：会易录可配合视频会议系统使用，尤其适合配合带有双流和T.120数据会议功能的视频会议系统使用，可实现视频会议中视音频和数据内容（双流/T.120数据会议）的同步一体化录制、直播和点播。会易录最多支持两路视音频和一路计算机屏幕内容同步录制，可将视频会议中本地会场图像、远程会场图像和数据内容进行同步录制，可以轻松实现对视频会议的全面录制，对于远程培训、教学的录制更加有利。会易录适合任何具有视频会议系统的政府机构及企业使用。


    会易录配合视频会议系统使用的典型组网图如上图，会易录通常安装在主会场，通过视音频编码器接入主会场视频会议终端输出的远端/本地图像及语音（VCR音频接口）信号，根据会议进程会议管理员对MCU的进行切换控制，视频会议终端上会显示出相应远程会场的图像及语音，视音频编码器即可该信号采集编码后发送给会易录服务器。会易录服务器可和MCU，T.120数据服务器等设备安装在后台机房。在同步录制数据内容时，可在发送双流或参加T.120数据会议的PC安装数据编码器软件采集计算机屏幕内容，会议管理员只要通过会易录系统控制台连接上视音频编码器和数据编码器后启动录制功能即可，会议进行中无需再进行任何操作。会易录以与会场切换相同的视角，“所见所录”的模式对视频会议进程进行忠实、全面的记录，实用性强，操作维护简单，极大地降低了会议管理员的工作负担。同时系统具备直播功能，可弥补现有视频会议系统流媒体功能不能直播数据内容的缺陷，进行视音频和数据内容的同步直播，方便了更大范围的用户观摩会议及培训。系统内置的VOD点播服务器功能，用户无需另外投资购买VOD平台，即可轻松实现用户对录制好的视频会议内容的事后点播。会易录极大地扩展了视频系统的功能和应用，适合任何已有或拟建视频会议系统的用户使用。

2、 本地会议录播：随着投影机在会议室的应用越来越普遍，会议或培训的内容如工作报告PPT、财务软件培训等都要放在PC机上通过投影机显示出来，传统的摄像机、DV常常不能清晰地录制投影机上投影出来的内容，而且录制投影内容时就不能录制主讲人，常常顾此失彼，不能全面，清晰的录制会议。会易录的视音频和计算机屏幕同步一体化录制的特性可彻底解决这个问题，满足用户全面、清晰记录会议和培训的需要，非常适合安装在政府、企业等各行业机构的会议室内，录制和直播会议及培训。

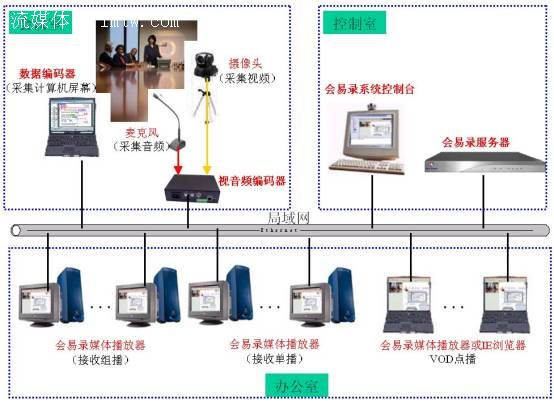

        会易录用于会议室进行本地会议录制直播的典型组网图如上图，视音频编码器安装在会议室内，可直接或通过调音台、AV矩阵等视音频处理设备接入摄像头和麦克风采集的视音频信号，数据编码器安装在播放会议或培训内容的PC机上，会易录服务器和系统控制台可根据会议室实际情况安装在会议室的控制室等位置，会议录制直播的原理与视频会议的录播相同。直播会议或培训时，各办公室人员可在自己的PC机上通过会易录媒体播放器通过组播或单播等方式接收直播内容，在会后也可以通过IE浏览器或会易录媒体播放器点播录制好的会议，录制好的文件也可以上传的自己的网站进行在线发布。

四、优势及特点
●  图像语音清晰流畅：视频速率最高达4M，清晰度最高支持704X576（Near DVD），音频采用MP3编码方式（Near CD），编码最高可达64k，可清晰会议实况。
●  高清晰、高帧率计算机动态屏幕录制：屏幕录制的分辨率最高达1280x1024，帧率最高可达25帧，可清晰流畅地录制讲稿课件、鼠标操作轨迹，视频图像、flash文件等动态内容。
●  录制文件采用国际标准格式存储（ASF），支持MediaPlayer等通用播放器，便于与其它系统的协同工作及后期处理。
●  支持H.323和H.320等多种制式的视频会议的录制直播；
●  支持任何视频会议视音频编码协议的录制直播；
●  支持双流（H.239/Dual Video）/T.120数据会议等多种视频会议中数据内容的录制；
●  录制视频会议时采用与会场切换相同的视角，支持“所见所录”的录制方式，忠实，全面记录会议，会议管理人员工作负但低；
●  灵活多样的录制文件回放显示方式，视频和计算机屏幕内容可同屏或分屏显示，并可单独控制窗口大小及位置。
●  支持视频字幕添加功能，可在视频窗口的任意指定位置添加文字作为会议或备注。
●  系统采用信号采集和信号存储的前后台分离结构方式，前台后台之间通过IP网络进行通讯，前台设备（视音频及数据编码器）可根据需要移动到需要的场所，无须受视音频线距离限制。
●  系统支持多前台多后台混合组网工作模式，多台录播服务器可以与多个视音频编码器任意组合配对工作，系统配置灵活，适合大规模组网需要。
●  超强直播功能，支持多种直播方式（组播、单播、组播代理），直播内容包括视频、音频和计算机动态屏幕，接收效果清晰流畅。
●  具备录制直播预览功能，所见即所得，用户界面友好，管理维护简单方便。
●  支持录播服务器远程网络管理，在录播服务器控制台和录播服务器之间支持多对多的管理方式，系统维护更加轻松自如。
●  服务器平台采用专用硬件平台，嵌入式操作系统，稳定可靠，抗病毒黑客攻击。
●  支持摄像头远程遥控功能，在录播服务器控制台即可远程控制摄像头的动作。
●  可以和标准的第三方点播系统（VOD）配合使用。
●  彻底解决同步问题，确保实况直播、文件回放过程中视频、音频和计算机屏幕同步。
●  直播延时小，局域网环境下直播延时小于0.5秒，确保接收直播的用户与会议现场同步。

五、技术指标
性能指标
●  图像编码：MPEG4
●  图像格式：CIF\4CIF
●  图像速率：128k—4000k
●  图像帧率：1—25帧
●  音频编码：MP3
●  音频速率：16K-64K
●   计算机屏幕帧率：1-25帧
●  计算机屏幕分辨率：1280X1024、1024x768、800X600、640X480等
●  存储容量：80G/120G/160G
●  支持录制时长：1000小时以上（注：录制内容及录制时所采用视音频编码速率及屏
  录制帧率会影响录制时长）

电气指标
●  工作电压：220V/50Hz
●  功耗：200W

物理特性：
●   服务器尺寸（长/宽/高）：430mm x 380mm x 45mm
●   服务器重量：8kg

环境规格：
●  存储温度：-40~800C
●  相对湿度：5~95%
●  工作温度：0~500C
